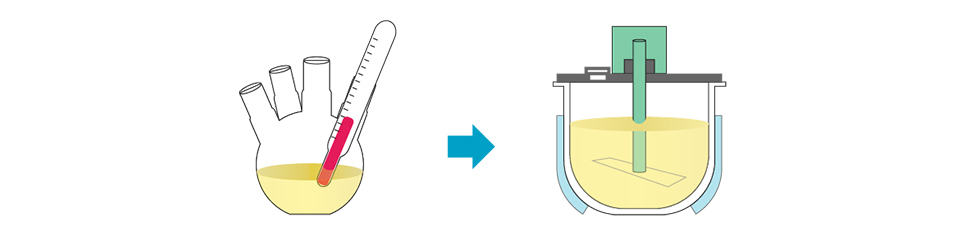

反應(yīng)原理
設(shè)計(jì)不同玻璃化溫度的丙烯酸單體以及功能性單體配比，通過(guò)自由基引發(fā)劑引發(fā)，進(jìn)行自由基共聚反應(yīng)，可以合成具備多種功能的丙烯酸酯高分子聚合物。該聚合物具有較好的初粘性和經(jīng)時(shí)粘性，可用作粘合劑，且具備很強(qiáng)的耐候性、耐熱性以及耐水性，廣泛應(yīng)用于手機(jī)、家電、汽車、醫(yī)療儀器制造等工業(yè)制造領(lǐng)域。
聚合反應(yīng)完成之后，也可以添加一定比例的增粘樹(shù)脂，以及阻燃劑、導(dǎo)電粒子等各類增加功能的添加劑，使膠粘劑具有除了粘結(jié)功能以外的多種功能特性。
為了使丙烯酸聚合物具備涂布加工流動(dòng)性，需要在膠帶涂布制作過(guò)程中加入交聯(lián)劑（例如，異氰酸酯或環(huán)氧基樹(shù)脂），以使丙烯酸聚合物具有 3D 網(wǎng)狀結(jié)構(gòu)。 實(shí)現(xiàn)高分子聚合物的涂布加工流動(dòng)性和涂布加工完成后的內(nèi)聚力的平衡。
反應(yīng)單體
|
單體類型 |
化學(xué)名〔英文縮寫(xiě)〕 |
分子 |
玻璃化溫度Tg（℃） |
|
主單體 |
丙烯酸丁酯〔BA〕 |
CH2=CHCOOC4H9 |
-22 |
|
丙烯酸乙酯〔EA〕 |
CH2=CHCOOC2H5 |
|
|
|
丙烯酸異辛酯〔2-EHA〕 |
CH2=CHCOOCH2CH(C2H5)C4H9 |
-70 |
|
|
共聚單體 （提高內(nèi)聚力） |
醋酸乙烯酯〔VAc〕 |
CH2=CHOCOCH3 |
32 |
|
丙烯腈〔AN〕 |
CH2=CHCN |
97 | |
|
苯乙烯〔St〕 |
CH2=CHC6H5 |
100 | |
|
異丁烯酸甲酯〔MMA〕 |
CH2=C(CH3)COOCH3 |
-50 | |
|
官能基單體 （引入 —COOH —OH 架橋基團(tuán)） |
丙烯酸〔AA〕 |
CH2=CHCOOH |
106 |
|
甲基丙烯酸 〔MAA〕 |
CH2=C(CH3)COOH |
228 | |
|
丙烯酸-2-羥乙基酯〔2-HEA〕 |
CH2=CHCOOCCH2CH2OH |
-60 | |
|
甲基丙烯酸-2-羥乙基酯〔2-HEMA〕 |
CH2=C(CH3)COOCH2CH2OH |
-12 | |
|
甲基丙烯酸二甲氨基乙酯〔DM〕 |
CH2=C(CH3)COOCH2CH2N(CH3)2 |
-50 | |
|
丙烯酰胺〔AM〕 |
CH2=CHCONH2 |
165 | |
|
甲基丙烯酸縮水甘油酯〔GMA〕 |
CH2=C(CH3)COOCHCH-CH2 |
-82 |

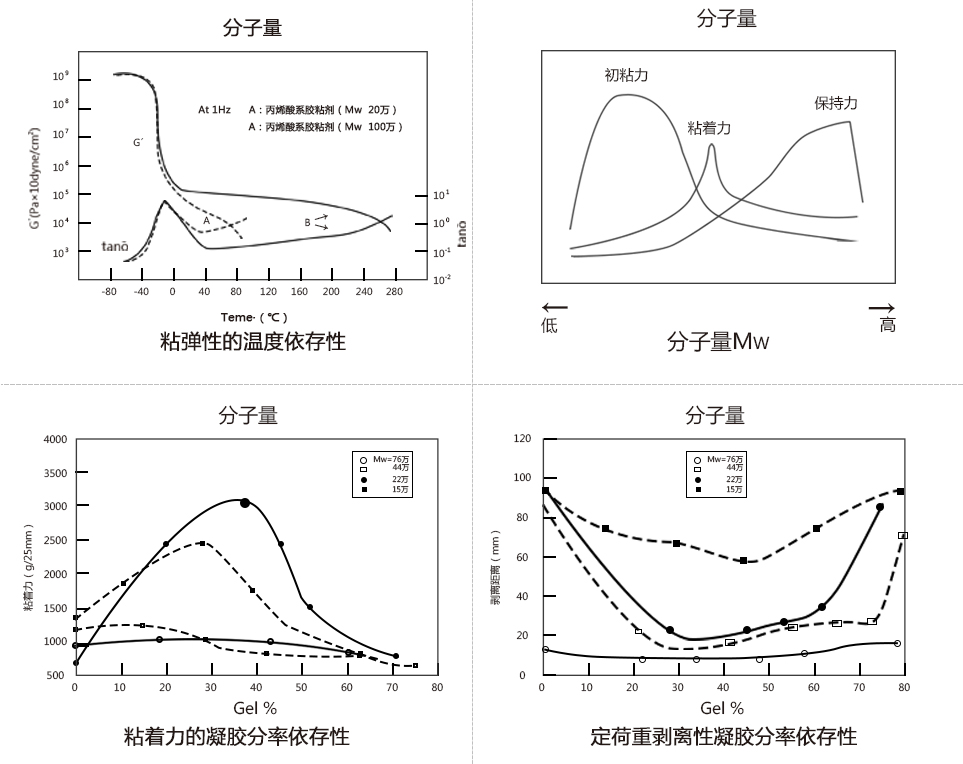

性能分析
